叠螺污泥浓缩机继承了叠螺污泥脱水机的低能耗、高效率、全自动控制，运行稳定等技术优点，可直接将二沉池污泥池污泥快速连续浓缩，且浓缩分离后的污泥浓度在90%~96%范围内稳定可调，采用该设备后无需建设浓缩池，减少建设投资和占地，有效减少浓缩池污泥造成的恶臭和磷释放，降低后续处理的工作负担，并大幅度提高污泥脱水和深度脱水设备的产能。
构造原理：

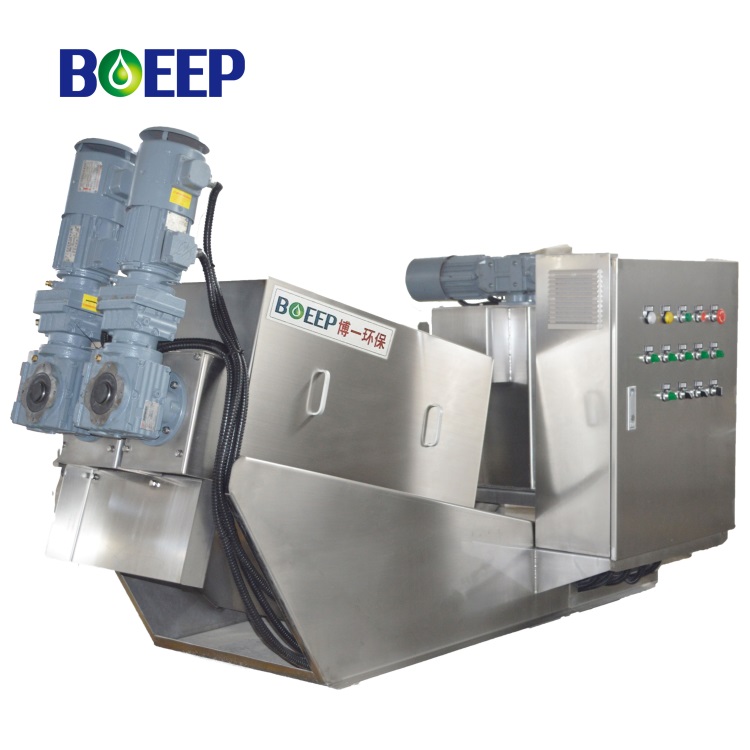

叠螺污泥浓缩机由浓缩主体、驱动装置、滤液槽、混合系统、架体等组成。叠螺浓缩机工作时，通过污泥泵将污泥提升至混合槽，此时，加药泵也定量地对混合槽输送药液，搅拌电机带动整个搅拌系统将污泥与药液进行充分混合，从而产生矾花，当液位达到液位传感器上位时，此时药液传感器得到信号，使得叠螺主体电机工作，从而开始压滤流入叠螺主体内污泥，在螺旋轴的作用下，将污泥一步一步提升至污泥出口，滤液则从固定环和游动环之间的间隙中流出来。
总的来说，叠螺污泥浓缩机是运用了螺旋挤压原理，通过螺距变化产生的强大挤压力，以及游动环与固定环之间的微小缝隙，实现对污泥进行挤压浓缩的一种新型的固液分离设备。
使用范围：
作为污泥深度脱水系统的预处理设备，为高压板框压滤机、隔膜压滤机等设备配套；
替代污泥浓缩池，作为污泥脱水系统的预处理设备；
用于其他浓缩或固液分离工艺。
产品优势
技术特点：
? 污泥浓缩范围广，适用污泥含水率范围98%~99.8%
? 浓缩后污泥含水率在90%~96%的范围内稳定可调
? 浓缩效率高，占地面积小
? 无滤布、自清洗、无堵塞、无需高压反冲洗水
? 低俗运转，低能耗，运行成本低，低震动，低噪音
? 封闭式作业，减少臭气产生
? 易损部件少，维修成本低，使用寿命长
? 全自动控制，连续运行、维护管理简单
规格型号
选型参照
|
机型
|
DS标准处理量
|
污泥处理量
|
|
2500mg/L
|
5000mg/L
|
10000mg/L
|
20000mg/L
|
|
|
MYDN301
|
70~100kg/h
|
28m3/h
|
14m3/h
|
10m3/h
|
5m3/h |
|
|
MYDN302
|
140~200kg/h
|
56m3/h
|
28m3/h
|
20m3/h
|
10m3/h |
|
|
MYDN303
|
210~300kg/h
|
84m3/h
|
42m3/h
|
30m3/h
|
15m3/h |
|
|
MYDN304
|
280~400kg/h
|
112m3/h
|
56m3/h
|
28m3/h
|
20m3/h |
|
|
MYDN351
|
120~160kg/h
|
48m3/h
|
24m3/h
|
16m3/h
|
8m3/h |
|
|
MYDN352
|
240~320kg/h
|
96m3/h
|
48m3/h
|
32m3/h
|
16m3/h |
|
|
MYDN353
|
360~480kg/h
|
144m3/h
|
72m3/h
|
48m3/h
|
24m3/h |
|
|
MYDN354
|
480~640kg/h
|
192m3/h
|
96m3/h
|
64m3/h
|
32m3/h |
|
|
MYDN401
|
200~300kg/h
|
80m3/h
|
40m3/h
|
30m3/h
|
15m3/h |
|
|
MYDN402
|
400~600kg/h
|
160m3/h
|
80m3/h
|
60m3/h
|
30m3/h |
|
|
MYDN403
|
600~900kg/h
|
240m3/h
|
120m3/h
|
90m3/h
|
45m3/h |
|
|
MYDN404
|
800~1200kg/h
|
320m3/h
|
160m3/h
|
120m3/h
|
60m3/h |
|
|
| 机型 |
螺旋规格 |
螺泥饼排出口离地面距离(mm) |
外形尺寸(mm)
|
净重
|
运行重量
|
| 长(L) |
宽(W) |
高(H) |
|
MYDN301
|
φ300×1 |
500 |
3160
|
1150
|
2000
|
850kg
|
1250kg |
|
MYDN302
|
φ300×2 |
500 |
3360
|
1350
|
2000
|
1200kg
|
1900kg |
|
MYDN303
|
φ300×3 |
500 |
3560
|
1600
|
2000
|
1750kg
|
2550kg |
|
MYDN304
|
φ300×4 |
500 |
3700
|
2110
|
2000
|
2300kg
|
3400kg |
|
MYDN351
|
φ350×1 |
680 |
3850
|
1200
|
2300
|
1030kg
|
1930kg |
|
MYDN352
|
φ350×2 |
680 |
3950
|
1600
|
2300
|
1960kg
|
3110kg |
|
MYDN353
|
φ350×3 |
680 |
4250
|
2000
|
2300
|
2890kg
|
4390kg |
|
MYDN354
|
φ350×4 |
680 |
4400
|
2550
|
2300
|
3820kg
|
5420kg |
|
MYDN401
|
φ400×1 |
880 |
4450
|
1400
|
2560
|
2090kg
|
4090kg |
|
MYDN402
|
φ400×2 |
880 |
4650
|
1900
|
2560
|
3280kg
|
5780kg |
|
MYDN403
|
φ400×3 |
880 |
4750
|
2550
|
2560
|
5170kg
|
7670kg |
|
MYDN404
|
φ400×4 |
880 |
4850
|
3150
|
2560
|
6560kg
|
9060kg |
|
| 机型 |
电机功率(kw) |
宽清洗用水压 |
清洗用水量(L/h) |
维护频度
|
运易损件更换周期(年)
|
| 螺旋轴 |
搅拌机 |
合计 |
螺旋轴 |
活动环 |
|
MYDN301
|
0.75 |
0.75 |
1.5
|
0.1MPa~0.2MPa
(无需配高压冲洗装置)
|
40
|
5min/h
|
10 |
5 |
|
MYDN302
|
1.5 |
0.75 |
2.25
|
80
|
10 |
5 |
|
MYDN303
|
2.25 |
1.1 |
3.35
|
120
|
10 |
5 |
|
MYDN304
|
3 |
1.1 |
4.1
|
160
|
10 |
5 |
|
MYDN351
|
1.1 |
1.1 |
2.2
|
60
|
10 |
5 |
|
MYDN352
|
2.2 |
1.1 |
3.3
|
120
|
10 |
5 |
|
MYDN353
|
3.3 |
1.5 |
4.8
|
180
|
10 |
5 |
|
MYDN354
|
4.4 |
0.75+0.75 |
5.9
|
240
|
10 |
5 |
|
MYDN401
|
1.5 |
1.1 |
2.6
|
80
|
10 |
5 |
|
MYDN402
|
3.0 |
1.1 |
4.1
|
160
|
10 |
5 |
|
MYDN403
|
4.5 |
1.1+1.1 |
6.7
|
240
|
10 |
5 |
|
MYDN404
|
6.0 |
1.1+1.1 |
8.2
|
320
|
10 |
5 |
|
注：易损件更换时间是个大概数值，在实际运行过程中，污泥的种类，处理的方式，运行调整状况以及每天的运行时间，都会影响易损件的更换周期。（易损件更换周期以365天/年，16个小时/天的运行时间来计算）
